在民用全空气系统的选型沟通中,"变风量是不是很复杂"是出现频率最高的疑问之一,通常还跟着三个追问:需不需要配控制系统?要不要编程?调试是否要请专业人员?
提出这些问题的,往往不是行业外的人,而是长期做定风量系统的暖通从业者。定风量阀的工作对象是阀位——安装、调整开度、交付,流程明确。多出一个"量"字之后,容易被理解成背后还需要再挂一套系统。
这种顾虑有其来源。
这个印象来自上一代商用变风量架构
多数人对变风量的初始认知来自工商业项目:吊顶内的 VAV Box、与其配套的 DDC 控制器、向上接入的楼宇自控系统与上位机,最后还要有一位负责编写和调试程序的弱电工程师。一个项目下来,暖通与自控两个专业需要对图多次。
这套架构确实复杂,但它的复杂度不来自"变风量"这一原理,而来自它的组织方式——所有末端接受上位机的集中控制,因此上位机成为必需项。
住宅场景不具备这种条件。一套三四百平方米的住宅,末端数量在十几个量级,为它配置并长期维护一套楼宇自控系统并不现实。因此即插即用型的做法是把控制逻辑直接下沉到阀体:风量自测、自算、自调,不依赖上位机,也不需要编程。

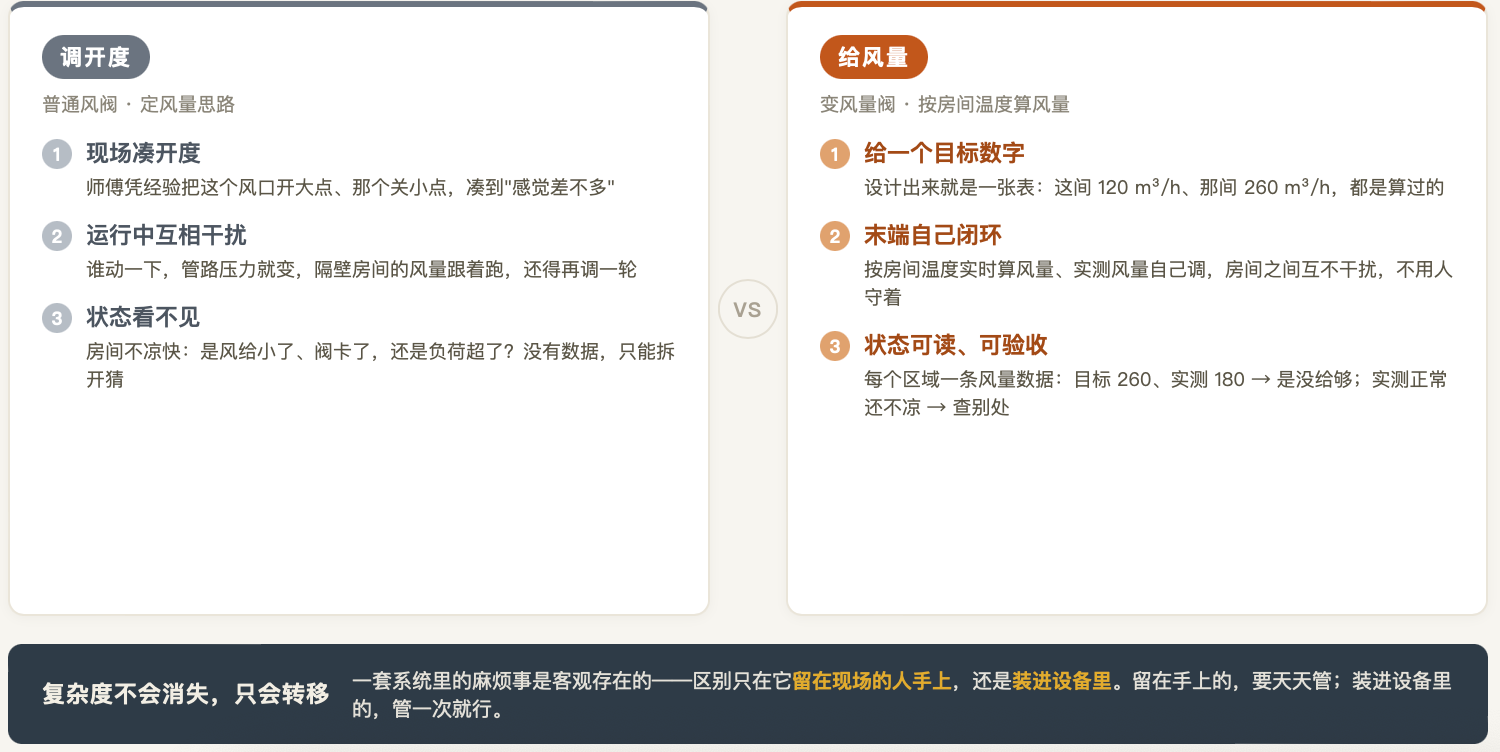

这里需要区分两个概念:普通风阀调的是"开度",变风量控制的是"风量"。
一字之差,对应的是两种不同的思路。开度是手段,风量才是目的。定风量系统把手段交给现场,由现场去逼近目的;变风量系统直接给定目的,手段由设备自行解决。
复杂度的归属:留在现场,还是收进设备
一套全空气系统中固有的复杂度是客观存在的:各房间负荷差异明显、管路压力持续变化、内扰(人员、设备、门窗开合)随时改变风量分配。这些因素不会因为选择普通风阀而消失,区别只在于由谁承担。
采用普通风阀时,复杂度留在现场,并且持续存在。
安装阶段依靠经验分配各房间风口开度;调试阶段以风速仪反复试凑,直至"感觉接近";运行阶段任一处调整都会改变系统静压,导致其他区域风量偏移,需要再次人工平衡;出现不舒适反馈时没有可查数据,只能拆检并依赖经验判断。
采用变风量阀时,复杂度被收进设备内部。
末端自行测量风量、自我闭环、跟随房间温度变化调整送风量,现场只需要确定一件事:该房间的目标风量。
因此更准确的表述是:变风量系统并不更复杂,它是把系统本身固有的复杂度收进了设备内部。
具体比较:四个方面
一、设计:从"开度分配方案"到"房间—风量"表
定风量思路下,总风量确定后需要解决各房间如何分配的问题,涉及支路阻力计算、平衡调节与余量预留,并在现场再平衡一次。
变风量思路下,按房间负荷计算目标风量即可,其余由末端自行实现。交付物从一套开度分配方案,变成一张"房间—风量"表。表上每一行都是一个可核对的数字。
二、调试:从试凑到数据比对
设计给定数字,末端执行数字,验收量取数字,三者一致即为合格。不必依赖对风感的主观判断,也不存在"换个人来就不知道当初为什么这样调"的问题——依据写在表上。
三、运行:从人工再平衡到实时闭环
下午西晒、夜间人员增加、厨房设备开启,负荷始终在变化。普通风阀需要人工再进行一轮调整;变风量末端按房间温度实时修正风量,无需值守。
这也是"系统稳定"的准确含义:不是设备永不故障,而是系统状态不随外界波动而漂移——今天建立的平衡,明天依然成立。
四、排障:从经验判断到数据排查
这一条价值最高,也最容易被忽略。
普通风阀系统出现问题时,可选原因很多:送风量偏小、阀门卡滞、风管漏风、负荷超出设计。以上判断都要通过拆检验证。
在变风量系统中,风量是一个可读数字。目标 260 m³/h、实测 180 m³/h,可以判定为送风量不足;实测达到 260 m³/h 而房间仍不降温,则可排除送风环节,转向水系统或负荷计算复核。
故障定位由"推断"变为"排除"。这也是为什么风量必须是实测值——不具备风量测量能力的末端,等于放弃了这项能力。
一个可参照的类比:定频空调与变频空调
定频空调以启停维持温度,温度存在波动;变频空调设定 26℃ 后由压缩机调速持续维持。
行业内外都不会认为变频空调复杂。它的内部零件明显更多,控制逻辑也更复杂,但用户只需设定一个温度,感知到的是简单。
"产品内部复杂"与"使用复杂"是两件事。良好的设计会主动把两者分开:内部可以复杂,对外必须简单。反之,内部简单而把复杂度全部转移到现场的产品,长期使用成本更高。
三个常见问题的答复
是否需要配置控制系统、是否需要编程?
不需要。即插即用产品的控制逻辑内置于阀体,通电并按房间设定目标风量即可运行。这是民用变风量与工商业 VAV 的主要分野。
风管是否需要重做?
不需要。属于末端替换,风管可沿用。改造项目尤其明显:原有普通风阀或手动调节阀可直接更换为变风量阀。
故障后是否更难维修?
任何末端都存在故障可能,区别在于故障是否可知。变风量末端会给出"该房间风量已降至 180 m³/h"的信息;普通风阀发生故障,通常由房间使用者先察觉。
成本结构:投入在前,节省在后
变风量末端单价高于普通风阀,这是客观事实;前期仍需完成各房间负荷计算,这部分工作无法省略。
其节省发生在后期:无需反复调试、无需运行期人工干预、无需依赖经验排查;房间功能调整时(书房改婴儿房、储藏间改影音室)只需修改目标风量,不必改动风管。
判断一套系统简单或复杂,看的不是零件数量,而是维持其正常运行所需投入的精力。
一个可直接用于选型的判断标准
向供应商提一个问题:"这个房间需要多少风量,能否给出一个具体数字?"
能给出数字的,是变风量思路;回答"风口开多大即可"的,仍是定风量思路。
